松下神視數字光纖傳感器 FX-101
零售價
￥ 0
市場價
￥ 0
重量
0
庫存
0
隱藏域元素占位
松下神視數字光纖傳感器 FX-101
類別:
松下光纖傳感器
- 產品描述
- 尺寸
- 特性
- 接線圖
-
規格
種類 標準型 長檢測距離型 電纜套件 電纜套件 型
號NPN輸出 FX-101 FX-101-CC2 FX-102 FX-102-CC2 PNP輸出 FX-101P FX-101P-CC2 FX-102P FX-102P-CC2 電源電壓 12?24V DC±10％ 脈動P-P10％以下 消耗電量 通常時：720mW以下(電源電壓24V時，消耗電流30mA以下)
ECO模式時：600mW以下(電源電壓24V時，消耗電流25mA以下)輸出 NPN開路集電極晶體管
?最大流入電流：100mA
?外加電壓：30V DC以下(輸出和0V之間)
?剩余電壓：1.5V以下(流入電流為100mA時)
< PNP輸出型>
PNP開路集電極晶體管
?最大源電流：100mA
?外加電壓：30V DC以下(輸出和+V之間)
?剩余電壓：1.5V以下(源電流為100mA時)輸出動作 可用SET模式切換入光時ON/非入光時ON 短路保護 配備 外部輸入 NPN無觸點輸入
?信號條件
High：+8V?+V DC或斷開
Low：0?+2V DC(源電流0.5mA以下)
?輸入阻抗：約10kΩPNP無觸點輸入
?信號條件
High：+4V?+V DC(流入電流0.5～3mA)
Low：0?+0.6V DC或斷開
?輸入阻抗：約10kΩ反應時間 投光頻率0：250μs以下(出廠狀態)
投光頻率1：450μs以下
投光頻率2：500μs以下
投光頻率3：600μs以下投光頻率1：2.5ms以下(出廠狀態)
投光頻率2：2.8ms以下
投光頻率3：3.2ms以下
投光頻率4：5.0ms以下靈敏度設定方法 2點教導/限定教導/全自動教導 工作狀態指示燈 橙色LED(輸出ON時亮起) 數值顯示 4位(綠色)+4位(紅色)LCD顯示 設定靈敏度微調功能 配備 定時器功能 接通延遲定時器/斷開延遲定時器 可調節有效或無效
[定時器時間：1ms、5ms、10ms、20ms、40ms、50ms、100ms、500ms、1,000ms]投光量可調節功能 配備 可調節有效或無效 防干擾功能 3個等級＋自動設定(從2007年12月生產的部分起) 環
境
性
能使用環境溫度 -10?+55℃(4?7臺貼近安裝時：-10?+50℃、8?16臺貼近安裝時：-10?+45℃)(注意不可結露、結冰)存儲時：-20?+70℃ 使用環境濕度 35?85％RH、存儲時：35?85％RH 使用環境照明度 白熾燈：受光面照明度3,000Rx以下 耐電壓 AC1,000V 1分鐘 所有電源連接端子與外殼之間(注3) 絕緣電阻 所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表(注3) 耐振動 頻率10～150Hz 雙振幅0.75mm X,Y和Z方向各2小時 耐沖擊 加速度98m/s2(約10G) X,Y和Z方向各5次 投光元件(調制式) 紅色LED(投光波峰波長：632nm) 材質 外殼保護罩：聚碳酸酯，按鍵開關：聚碳酸酯
光纖鎖桿：PBT連接方式 連接器連接式(注4) 配線長度 0.3mm2以上的電纜全長可延長至100m 重量 本體重量：約15g
包裝重量：約35g本體重量：約15g
包裝重量：約75g本體重量：約15g
包裝重量：約35g本體重量：約15g
包裝重量：約75g附件 - CN-14A-C2
(帶連接器電纜，長2m)：1根- CN-14A-C2
(帶連接器電纜，長2m)：1根(注1)：無指定時的測量條件為使用環境溫度＝+23℃。
(注2)： 使用防干擾功能時，請將想防干擾的兩個放大器的投光頻率相互設定成不同的值。
但是，請注意FX-101(P)/FX-101(P)-CC2的投光頻率0(出廠狀態)不能起動防干擾功能。
(注3)：耐電壓和絕緣電阻值僅適用于放大器單件。
(注4)： 型號名末尾沒有“-CC2”的機型不附帶連接器電纜(CN-14A-C2)。
請務必使用另售的帶連接器電纜CN-14A(-R)-C□、連接器CN-14A或日本壓接端子制造株式會社生產的連接器(觸頭：SPHD-001T-P0.5、外殼：PAP-04V-S)。 -

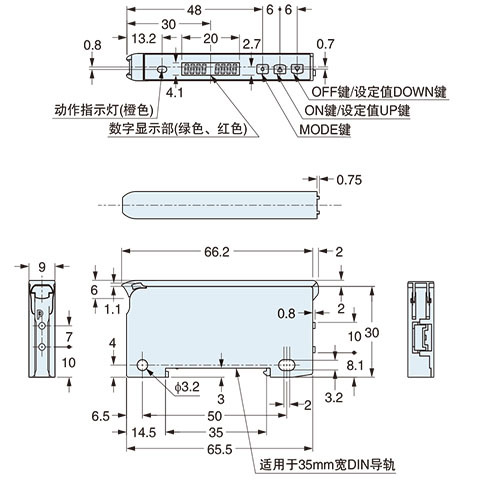

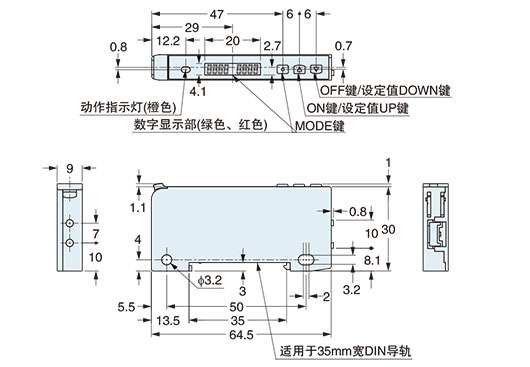

尺寸圖
- 單位mm
FX-101□
FX-102□放大器
(注1)：2007年12月生產的產品，前面部分的形狀有改變。
(注2)：從2011年7月生產的產品附帶保護罩。
舊產品的形狀(2007年11月以前生產的產品)

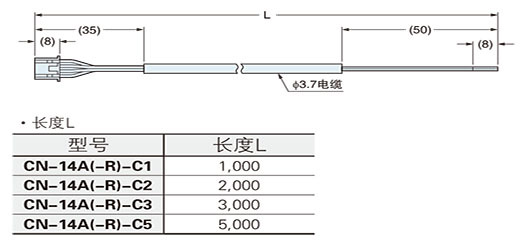

CN-14A-C□
CN-14A-R-C□帶連接器電纜(另售)
CN-14A-C2附帶于FX-101(P)-CC2/FX-102(P)-CC2

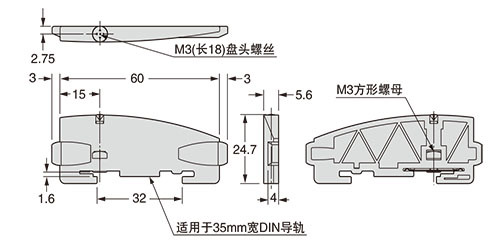

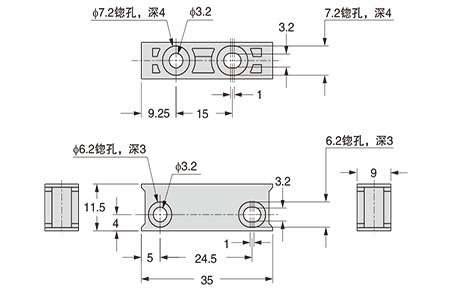

MS-DIN-4
放大器安裝支架(另售)
材質：PBTMS-DIN-E
尾盤(另售)
材質：聚碳酸酯 -
以低成本實現出色的操作性與功能性
※1 EMC指令※2 Listing認證特點
使用方便的2個數字畫面
備有2個數字畫面，可以同時確認基準值、入光量，以及進行各種設定時，發揮極強的操作性。

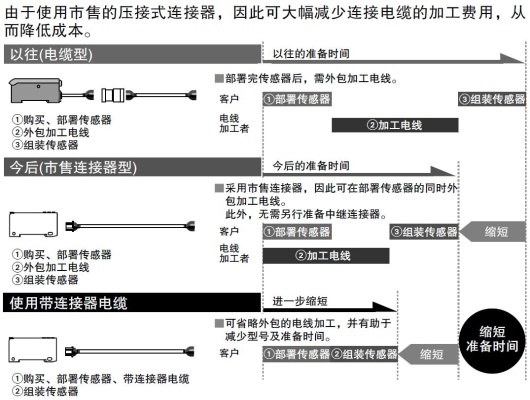

使用市售連接器削減加工準備時間＆維護型號
使用市售連接器，因此可大幅削減購買傳感器后的連接器加工費和加工的準備時間。可使數字壓力傳感器DP-100系列、微型光電傳感器PM-64系列和連接器零部件通用。
有效節省空間 寬9mm的細長規格
寬度為9mm的細長規格。比現有光纖傳感器更薄。單臺使用時差異不大，但使用多臺時差異就會非常顯著。
提高長期穩定性
投光元件采用松下神視制數字光纖傳感器標準規格的“4元素發光二極體”?？纱_保長期穩定的投光量。

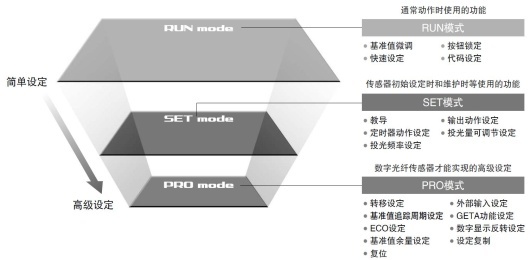

利用明確的操作體系實現簡單操作
采用上市以來頗受好評的數字壓力傳感器DP-100的操作體系。根據設定內容的級別明確分為“RUN模式”、“SET模式”、“PRO模式”3種，設定操作簡單明了。

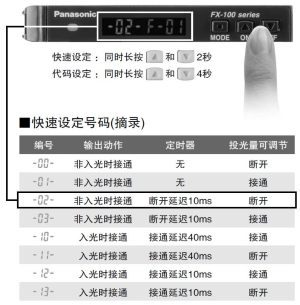

易于設置的快速代碼輸入功能 [RUN模式]
只需輸入事先設定的“代碼(數字)”便可設定傳感器。即使錯誤地變更了設定，只需輸入代碼即可立即恢復正常。 使用電話時也能通過“代碼(數字)”順利確認。對于海外客戶也可輕松進行技術支持。

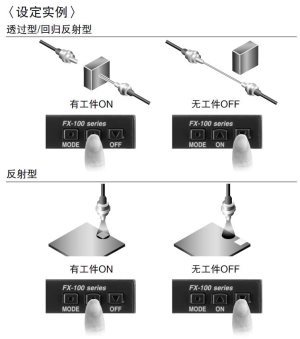

用ON/OFF按鈕進行簡單教導 [SET模式]
只需在希望檢測的位置或狀態下按下ON按鈕，在其他情況下按下OFF按鈕，即可進行教導設定?？晒?jié)省判斷入光時ON與遮光時ON間區別的時間。
■沒有工件也可進行教導。
限定教導功能
通過對無工件狀態(入光量穩定的狀態)進行教導，可設定“基準值”。方便有背景物體時的檢測及微小物體的檢測。
此外，可通過外部輸入進行教導。

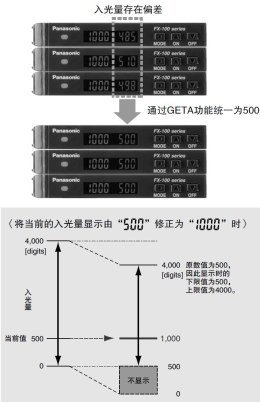

消除入光量顯示的偏差 GETA功能 [PRO模式]
即使進行相同的檢測，各個光纖放大器的數字化數值也存在偏差。雖然檢測本身沒有問題，也會使作業人員有所擔心。 通過GETA功能，可修正為任意值，因此可消除顯示上的偏差，輕松制作作業步驟書等。

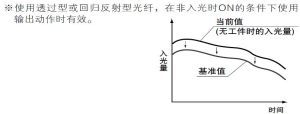

節省維護工時，裝備基準值追蹤周期設定功能 [PRO模式]
為追蹤長期的環境變化(灰塵等)引起的投光量變化，可按照任意周期確認入光量，并自動對基準值進行重新設定。從而有助于減少維護工時。

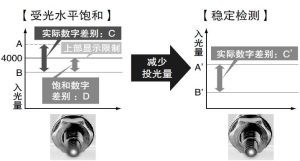

穩定檢測微小物體、透明體的投光量可調節功能 [SET模式]
近距離檢測、檢測透明物體或小型物體等情況下，受光水平達到飽和時，可減少傳感器的投光量，以實現穩定檢測。 使用該項功能，對于以往需改變光纖及設定距離才能進行的檢測，也可輕松進行設定。此外，以往只可按1個等級設定減光量，如今則可進行3個等級＋自動設定的4類設定。 (從2007年12月生產的部分起。)

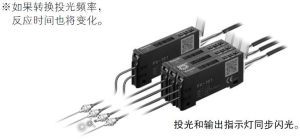

可進行防止相互干擾＆設定中確認的投光閃光 [SET模式]
標準型FX-101□、長距離型 FX-102□可防相互干擾的最多臺數分別為3臺、4臺。 設定防干擾時投光會閃光，因此設定的光纖一目了然。另外，不必像以前那樣貼近安裝放大器，即使放大器之間有距離也能發揮其功能。
可從外部對傳感器進行設定 [PRO模式]
投光停止、限定教導/全自動教導/2點教導、ECO及入光量測試可通過外部輸入進行設定。此外，可存儲需教導的基準值。(注1) (注1)：基于2007年12月生產的產品，在入光量測試及基準值的存儲2處有調整。

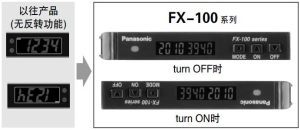

數字顯示反轉設定功能 [PRO模式]
可使數字顯示的方向根據放大器的安裝方向進行反轉。

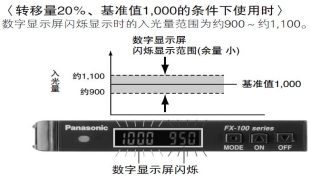

檢測余量一目了然的基準值余量設定功能 [PRO模式]
可根據數字顯示屏的閃爍確認相對于當前入光量的基準值余量。

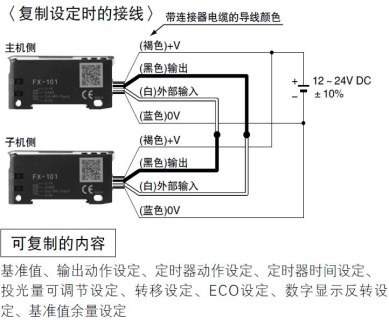

減少工時、人為錯誤 設定復制功能 [PRO模式]
通過將光纖傳感器逐臺安裝到主光纖傳感器上，可通過數據通信復制主傳感器的設定內容。對多個光纖傳感器進行相同設定時，可防止設定錯誤導致的故障，在變更裝置的設計時，只需對作業指示書進行少許變更即可。

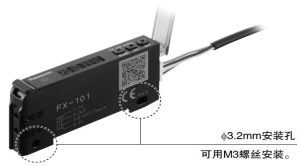

沒有配件也可自由安裝
安裝DIN導軌時，可通過本體側面的通孔進行直裝。直裝時，只設置1臺或安裝至運轉部上時，可準確進行安裝而不偏移。
備有標準型、長距離型產品
備有反應時間及檢測距離不同的標準型和長距離型2種產品。 可根據用途選擇使用。
可節省消耗電量
設定后，約20秒內不進行鍵操作時，數字顯示屏將熄滅，消耗電量將被控制在約600mW以下。 (亮燈時720mW以下)
接線圖
種類
放大器
種類 形狀 型號 投光元件 輸出 標準型
電纜套件
(注1)
FX-101-CC2 紅色LED NPN開路集電極晶體管 FX-101P-CC2 PNP開路集電極晶體管 FX-101(注2) NPN開路集電極晶體管 FX-101P(注2) PNP開路集電極晶體管 長檢測距離型
電纜套件
(注1)FX-102-CC2 NPN開路集電極晶體管 FX-102P-CC2 PNP開路集電極晶體管 FX-102(注2) NPN開路集電極晶體管 FX-102P(注2) PNP開路集電極晶體管 (注1): 附帶帶連接器電纜，長2m(CN-14A-C2)。
(注2): 請務必使用另售的帶連接器電纜CN-14A(-R)-C□、連接器CN-14A、或日本壓接端子制造株式會社生產的連接器(觸頭：SPHD-001T-P0.5、外殼：PAP-04V-S)
附件
CN-14A-C2(帶連接器電纜，長2m)※僅電纜套件型附帶
FC-FX-1(保護套)※從2011年7月生產開始附帶
